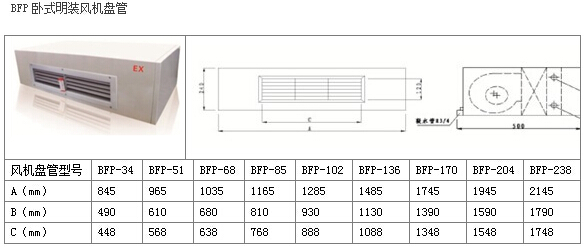

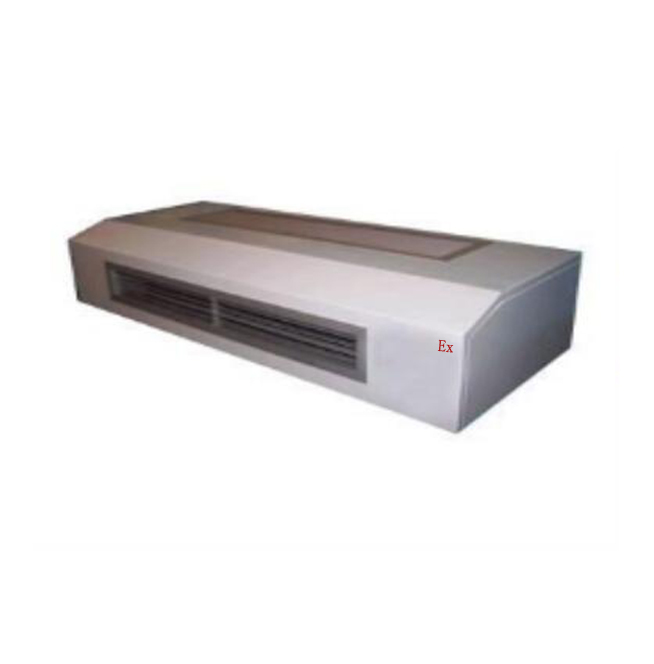

卧式明装防爆风机盘管

 提示：点击图片可以放大
*、产品概述：
同恩卧式明装防爆风机盘管采用*质镀锌板机壳、模压工艺*体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。风机盘管体积小，机体设计轻巧，排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。机组能安装于任何空间场所。风机盘管效率高，增加了换热器铜管和铝箔的紧密接触，传热性能好;风机盘管噪音低，合理的风机与气流结构设计，*质的吸音保温材料，使机组噪音低于标准1-3dB(A);风机盘管能耗低:风机与换热器合理匹配，三档可调风量，使风机用电*省。风机盘管机体结构精致、紧凑、坚固耐用、外型*观且幽雅。
风机盘管机组主要由低噪声电机、盘管等组成。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。盘管内的冷（热）媒水由机器房集中供给。

本系列产品执行标准如下：
GB3836.1-2010《易燃易爆性环境 1部分：设备通用要求》
GB3836.2-2010《易燃易爆性环境 第2部分：由隔爆外壳“d”保护的设备》
GB3836.4-2010《易燃易爆性环境 第4部分：由本质安全型“i”保护的设备》
GB3836.9-2006《易燃易爆性气体环境用电气设备 第9部分：浇封型“m”》
GB3836.15-2000《易燃易爆性气体环境用电气设备 15部分：危险场所电气安装（煤矿除外）》
**/10538-2005《防爆除湿机及空调机》
二、用途与特点：
BFP随着防爆型风机盘管技术的不断发展，运用的*域也随之变大，现主要用于化工、油漆房、军工、电厂、酒精库、中石油、实验室、药厂、涂料厂、喷漆房等易燃易爆场所使用。防爆型风机盘管主要是通过依靠风机的强制作用，通过表冷器的作用达到预期的效果。防爆型风机盘管供回水温差*定，供水温度越高，制冷量减幅越大，除湿能力下降，是集中式空调系统理想的末端装置。
BFP风机盘管采用了国内外的精髓专业技术，经精心制作而成。品种齐全，外形*观，客户所需要行业的作业场所，使用本产品均能达到理想的效果。
表冷器采用*质铝箔、铜管、（翅片自动冲片机、自动胀管机等设备）制成。换热效率高，耐压能力强，水阻力小。
电机采用e**感应式马达，风机叶轮采用abs注塑成型或薄钢板卷制成型的多叶风轮，经动平衡处理。输入功率低，运动平稳、噪音低，可实现三**变风量送风。

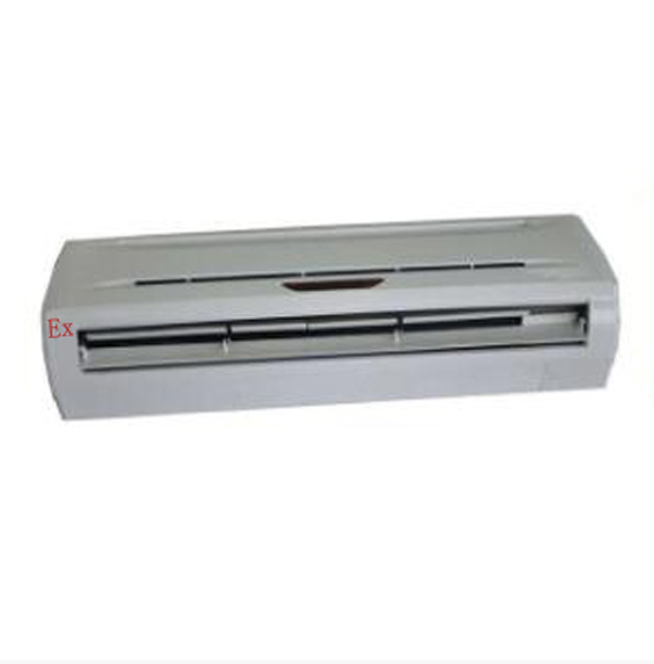

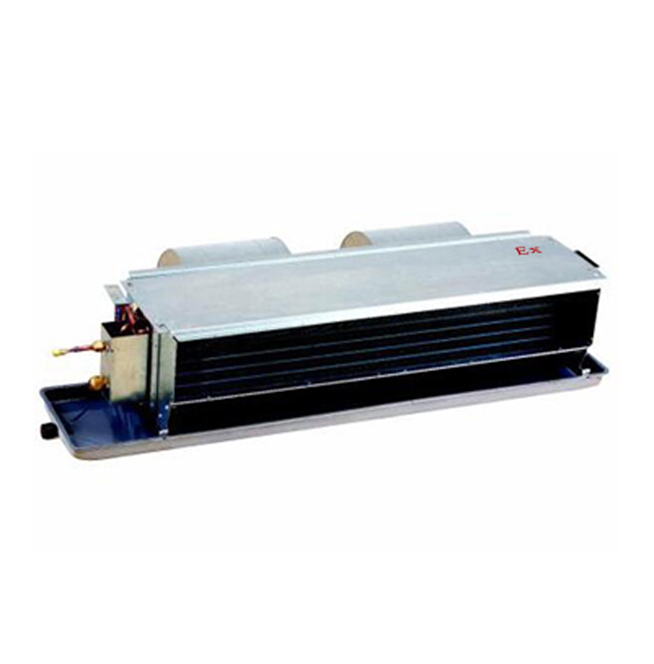

防爆风机盘管主要分为防爆卧式明装风机盘管、卧式暗装风机盘管、防爆立式明装风机盘管、防爆立式暗装风机盘管、防爆壁挂式风机盘管。防爆吸顶式风机盘管、防爆柜式风机盘管等特殊定制结构。
三、适用范围：
1.本产品适用于石油化工、冶金、医药、纺织、食品、生物工程、制药、仓库、航天航空工程及军工等易燃易爆性环境中，有温度控制要求的场所；
2. 1区、2区危险气体场所
3 .IIA、IIB、IIC类T1-T4组易燃易爆性气体或蒸汽环境；
4. 环境温度：—5℃~+43℃。
防爆标志：ExdIIBT4 ,ExdIICT4。
四、性能参数
           型*
 项目		  BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
风量 高速（m3/h） 350 500 630 800 1000 1250 1600 2000 2500
中速（m3/h） 280 400 500 640 800 1000 1280 1600 2000
低速（m3/h） 210 300 380 480 600 750 960 1200 1500
供冷量 高速（W） 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速（W） 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速（W） 1380 1930 2450 3150 3710 4680 6120 7630 9580
供热量 高速（W） 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速（W） 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速（W） 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量（kg/h） 350 480 600 790 900 1120 1440 1780 2150
水阻力（kpa） 15 19 24 28 35 24 31 37 43
电机 型式 隔爆型单相电容运转异电动机
数量 1 1 1 1 1 2 2 2 2
电源 1N～50Hz   220V
盘管 翅片型式 双向开槽型铝翅片
工作压力 ≤1.6Mpa
接管 进出水 1/2” 3/4”
凝结水
输入功率 24 44 55 68 85 95 152 171 193
重量
(kg)		 WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
适用房间面积
（房高 3m)㎡		 10 14 17 22 26 33 42 53 66

注：①制冷工况：干球温度：27℃，湿球温度：19.5℃  进水温度：7℃，出水温度：12℃。
 ②制热工况：干球温度：21℃，湿球温度：――；
进水温度：60℃，出水温度：――。
