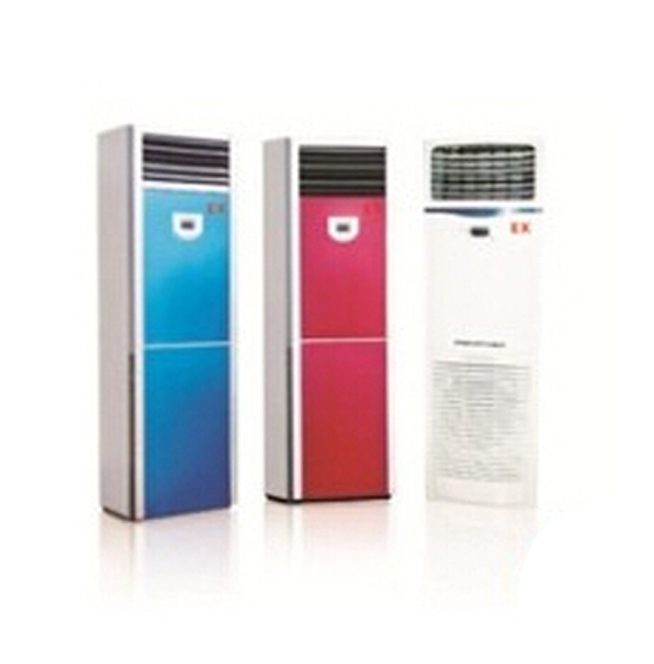

立式防爆风机盘管

 提示:点击图片可以放大
立式防爆风机盘管造型扁薄,美观大方,采用新型铝合金离心风轮,运转宁静。噪声低。安全可靠。寿命长,每台盘管都经过压力检漏:进出水管(集水头)采用锻黄铜结构,可靠耐用,使用寿命达45000小时以上。效率高,能量足,盘管采用无缝紫铜管串套高效的双向裂隙铝翅片胀紧成一体,传热效率高,冷热量富足。功能齐全,使用方便。风机盘管有三档风速(高—中—低),可定时开关。自动控温,房间温度数码显示,一目了然,微电脑程序控制操作。噪音低-采用进口无油滚动轴承,配合新型贯流风叶,噪音低。铝合金金属贯流风轮,寿命长-针对壁挂式机组冬天取暖,风轮易变形等缺点,与科研单位合作,开发出了能在高温下运行的铝合金金属贯流风叶,从而解决了该机组在冬天取暖的难题,延长了使用寿命。
立柱式风机盘管选型可根据室内温度和设定温度进行智能控制调节风机转速;电机使用的轴承为含油滑动轴承,能自动填注润滑油;电机轴采用调质钢,表面均经镀铬等其他特殊防锈处理,经久耐用,维护保养费用低。灵活性高、安装费用低,机体设计轻巧;排水管及线路安装简便,左右接管回风方式可随时变换,以配合现场情况;机组能安装于任何空间场所。


★ 1区、2区危险性场所。

★ ⅡA、ⅡB类爆炸性气体环境。
★ 有温控要求的车间、控制室、实验室等场所调节温度。
★ 要求ⅡC类时请注明
1、产品特点
★ 防爆风机盘管凭借专业的技术标准和生产工艺;具有高效节能,健康环保,运转宁静,安装灵活,外形美观等特点,并有多种形式选择。以其严谨的专业设计,精湛的制造经验和卓越的产品性能,现已被各行业领域采用。
★ 规格齐全;为了满足客户在各种场合下的需要,BFP防爆风机盘管提供三种机外静压可供选择,12Pa,30 Pa,50 Pa,并加长水盘、后/下回风箱。
★ 轻巧外形:机组整体轻巧美观,结构紧凑坚固,明装盘管采用上海宝钢优质版材表面喷塑,暗装盘管采用锌板或耐指纹板。
★ 高效节能:机组换热器采用优质空调薄壁紫铜管,配以高效正弦波型窗式吕翘片,精密液压、机械膨管,换热效率高。
★低耗能:所选用的风机、电机经过合理而精确的匹配,保证机组在运行时达到最大的单位功率制冷量,风机叶轮与电机直接传动,均进行了静平衡与动平衡。
★低噪声:机组所选用的叶轮、涡壳及低噪声电机,加之采用高效率吸音保温棉,在保证风量与出风静压的基础上最大限度地降低机组噪声。
★结构设计灵活、先进:机座风机与出风口法兰可轻易更换位置,用户在现场可方便的改变接管方向,安装省时省力。
★安全、防漏:机组凝结水盘及难燃型保温材料为整体冲压一次成型,无焊缝、焊点,杜绝滴漏水现象;专门设计的水盘模具一次成型,底面压有倾斜凹槽,确保冷凝水迅速排出。
★防爆标志:ExdIIBT4 ,ExdIICT4。
2、性能参数
           型号
 项目
 BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
风量 高速(m3/h) 350 500 630 800 1000 1250 1600 2000 2500
中速(m3/h) 280 400 500 640 800 1000 1280 1600 2000
低速(m3/h) 210 300 380 480 600 750 960 1200 1500
供冷量 高速(W) 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速(W) 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速(W) 1380 1930 2450 3150 3710 4680 6120 7630 9580
供热量 高速(W) 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速(W) 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速(W) 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量(kg/h) 350 480 600 790 900 1120 1440 1780 2150
水阻力(kpa) 15 19 24 28 35 24 31 37 43
电机 型式 隔爆型单相电容运转异电动机
数量 1 1 1 1 1 2 2 2 2
电源 1N~50Hz   220V
盘管 翅片型式 双向开槽型铝翅片
工作压力 ≤1.6Mpa
接管 进出水 1/2” 3/4”
凝结水
输入功率 24 44 55 68 85 95 152 171 193
重量
(kg)
WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
适用房间面积
(房高 3m)㎡
10 14 17 22 26 33 42 53 66

注:①制冷工况:干球温度:27℃,湿球温度:19.5℃  进水温度:7℃,出水温度:12℃。
 ②制热工况:干球温度:21℃,湿球温度:――;
进水温度:60℃,出水温度:――。
